产品介绍

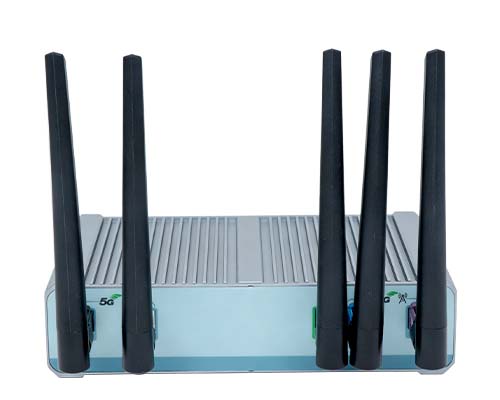

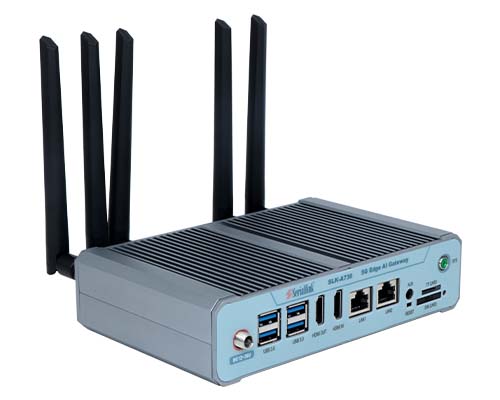

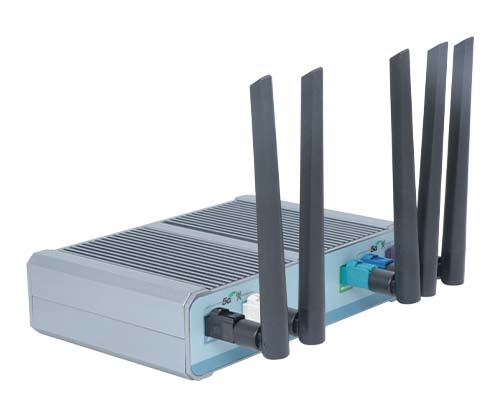

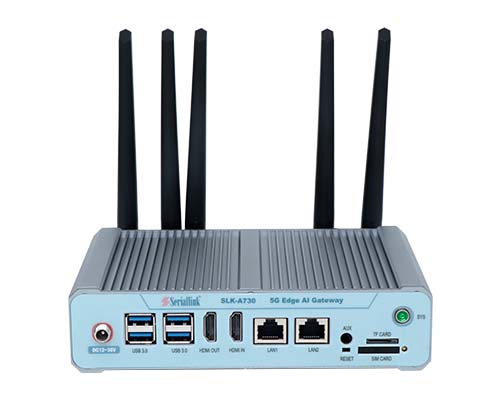

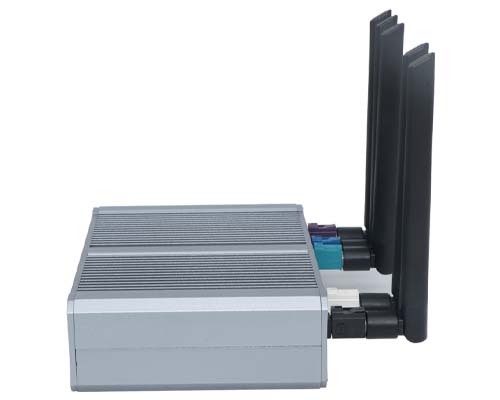

SSLK-A730 5G边缘计算网关是一款面向工业物联网和智能化应用设计的高性能通信与计算设备。产品集成 5G/4G 移动通信、高性能多核处理器及 AI 边缘计算能力，支持千兆以太网、Wi-Fi、RS232/RS485、CAN、DI/DO 等多种接口，可实现设备接入、协议转换、数据采集、本地分析、AI 推理及云端通信。通过在边缘侧实时处理数据，可有效降低网络延迟和云端负载，提升系统响应速度与数据安全性，广泛应用于智能制造、机器视觉、智慧交通、能源管理、机器人及远程监控等场景。

已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、供应链自动化、工业自动化、智能建筑、消防、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。商用乘用车后装，工程车，矿车，客车等领域。

产品特点

●高通四核高性能CPU，主频高达1.8GHZ，工业级 DDR3 RAM 8Gb，4GB eMMC

●8nm先进制程，8核64位架构，高性能，低功耗

●8GB RAM，64GB EMMC 默认高配置,内置 SATA 接口扩展硬盘

●ARM Mali-G610 MC4 GPU, 专用2D图形加速模块

●6TOPs NPU，赋能各类AI场景

●8K 视频编解码 , 8K显示输出

●内置预留有：MIPI，eDP, LVDS, USB,CAN,串口，音频，等丰富接口

●4 个USB3.0 外置接口

●2 个 1000M 网口，1 个 TF 卡接口，1 个 SIM 卡接口

●支持 5G，4G，3G 网络，适应全球各个地区频段

●Android 和Linux OS 操作系统

●内部各功能模块采用屏蔽设计，保证稳定可靠 7*24小时运行

●电源支持12-36DC输入，防反接，防浪涌保护

●全铝机身超小尺寸，优良的导热设计

●外壳防护等级IP30

技术参数

硬件架构

CPU

8核心64 位架构高性能CPU, 8nm先进制程，高性能，低功耗

1.四Cortex-A76 大核 64-bit CPU 2.4GHZ

2.四Cortex-A55 小核 64-bit CPU 1.8GHZ

Secure boot安全启动

GPU

ARM MaliN-G610 MC4 高性能 GPU，专用2D图形加速模块

NPU

支持6TOPS 算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32

RAM

8GB默认
              eMMC 64GB默认
          扩展硬盘 64GB/128GB/256GB 可选，最高支持256GB
          内置ROM 4KB EEPROM
               RTC 支持 RTC 实时时钟
          操作系统 Android12.0 、Linux5.10 、Debian11、Ubuntu20.04、Ubuntu22.04(默认)



高通芯片方案5G模块，型号：SLK-A730-5G(AE)欧亚澳洲版本，适应大多数国家

5G芯片

高通SDX62

5G协议版本

3GPP Release 16

频段支持

5G/4G/3G

5G

Sub-6G

N1/ 3/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 71/ 75/ 76 /77/ 78

4G

LTE-FDD

B1/B3/B5/B7/B8/B20/B28/B32

4G

LTE-TDD

B38/B40/B41/B42/B43

3G

WCDMA

B1//5/8

MIMO

NR DL 4*4MIMO: N1/ 3/ 7/ 38/ 40/ 41/ 77/ 78

NR UL 2*2MIMO: N38/ 40/ 41/ 77/ 78

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL

• NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL

• LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL

•  WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23.5dBm±1.5dB)for WCDMA bands

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands

5G模块数量

内置5G模块数量 1个，1个二合一外置双NANO SIM 卡槽
GNSS GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线

天线接口定义

ANT0-5G-MAIN主天线（发送，接收）

ANT1-5G-DIV分级接收天线（接收）

ANT2-5G-MIMO1天线（接收）

ANT3-5G-MIMO2 天线（发送，接收）



高通芯片方案5G模块，型号：SLK-A730-5G(NA)适应北美地区

5G芯片

高通SDX62

5G协议版本

3GPP Release 16

频段支持

5G/4G/3G

5G

Sub-6G

N2/ 5/ 7/ 12/ 13/ 14/ 25/ 26/ 29/ 30/ 38/ 41/ 48/ 66/ 70/ 71/ 77/ 78

4G

LTE-FDD

B2/B4/B5/B7/B12/B13/B14/B17/ B25/B26/B29/B30/B66/B71

4G

LTE-TDD

B38/B41/B42/B43/B46 (LAA) / B48

3G

WCDMA

-

MIMO

NR DL 4*4MIMO: N2/ 5/ 7/ 12/ 13/ 14/ 25/ 26/ 29/ 30/ 38/ 41/ 48/ 66/ 70/ 71/ 77/ 78

NR UL 2*2MIMO: N38/ 41/ 48/ 77/ 78

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL

• NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL

• LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL

•  WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23.5dBm±1.5dB)for WCDMA bands

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands

5G模块数量

内置5G模块数量 1个，1个二合一外置双NANO SIM 卡槽
 GNSS GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线

天线接口定义

ANT0-5G-MAIN主天线（发送，接收）

ANT1-5G-DIV分级接收天线（接收）

ANT2-5G-MIMO1天线（接收）

ANT3-5G-MIMO2 天线（发送，接收）



高通方芯片案5G模块，型号：SLK-A730-5G(GL)适应全球

5G芯片

高通SDX62

5G协议版本

3GPP Release 16

频段支持

5G/4G/3G

5G

Sub-6G SA/NSA

N1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/

29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/

4G

LTE-FDD

B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/ 20/ 25/

26/ 28/ 29/ 30/ 32/ 66/ 71

4G

LTE-TDD

B38/B40/B41/B42/B43

LAA

B46

3G

WCDMA

B1/ 2/ 4/ 5/ 8/ 19

MIMO

NR DL 4*4MIMO: N1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/29/ 30/ 38/ 40/41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/79

NR UL 2*2MIMO: 38/n41/n48/n77/n78/n79

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL

• NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL

• LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL

•  WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands

5G模块数量

内置5G模块数量 1个，1个二合一外置双NANO SIM 卡槽
GNSS GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线

天线接口定义

ANT0-5G-MAIN主天线（发送，接收）

ANT1-5G-DIV分级接收天线（接收）

ANT2-5G-MIMO1天线（接收）

ANT3-5G-MIMO2 天线（发送，接收）



接口

USB接口

4 个外置 USB3.0接口

网口

2 个 10/100/1000M以太网接口

HDMI

1 个HDMI2.0输入口，支持4K 3840*216060Hz分辨率

1 个HDMI2.1输出口，支持8K 7680*432060Hz分辨率

支持H.265/H.264/AV1/VP9/AVS2视频解码， 最高8K60FPS

支持 H.264/H.265视频编码， 最高8K30FPS

TF卡插口

支持 TF卡扩展，最大可支持256GB

SIM卡插口

1 个标准 SIM 卡插口
5G 天线接口 4 个 FAKRA 型 5G 天线接口（5G 版本）
WIFI/BT天线接口

1个 FAKRA 型双频 WIFI6 2.4G/5.8,BT5.3蓝牙天线接口，多路合一

耳机接口

1 个3.5MM 耳机接口

电源接口

支持 12-36V DC直流供电

功耗

默认配置AC 转24V/2.5A 电源适配器

如果您外设接的设备越多，消耗功率越大，可自行增加电源供给



内置资源接口(需要定制外壳)

USB接口

45个内置 USB2.0插座

MIPI Camera

2 30pin FPC 接口,支持 1300W Camera

串口

5 个串口插座（1 路RS232,1 个 485,1 路 TTL, 2 路RS232/TLL 切换插座）

GPS

GNSS 引擎可选

LVDS 输出

1 个双路LVDS 接口

eDP 输出

1 个 4 lane eDP 接口

MIPI 输出

1 个 40 脚的FPC 座子的MIPI LCD 接口

音频输出

内置双通道 4R/10W/每通道，8R/5W/每通道的功放



展锐芯片方案5G模块，型号：SLK-A730-5G-A(CN)适应中国大陆

5G芯片

展锐 UDX710

5G协议版本

3GPP Release 15

频段支持

5G/4G/3G

5G

Sub-6G

N1/ 28/ 41/78/ 79

4G

LTE-FDD

B1/2/3/5/7/8

4G

LTE-TDD

B34/B38/B39/B40/B41

3G

WCDMA

B1/2/5/8

MIMO

NR DL 4*4MIMO: N1/ 41/ 78/ 79 ，UL 2*2 MIMO: N41/78/79

LTE DL 2*2 MIMO:B1/2/3/5/7/8/34/38/39/40/41，UL 1*1MIMO

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• NR SA独立组网: Max. 1.92Gbps DL / Max. 750Mbps UL

• NR NSA非独立组网：Max. 2Gbps DL / Max. 340Mbps UL

• LTE+: Max. 500Mbps DL / Max. 150Mbps UL

•  WCDMA: Max. 42Mbps DL /11Mbps (UL)

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23.5dBm±1.5dB)for WCDMA bands

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/78/79 bands

5G模块数量

内置5G模块数量 1个

GNSS

展锐 5G 模块不支持 GPS/GLONASS/Galileo/BeiDou/QZSS

天线接口定义

ANT0-5G-MAIN主天线（发送，接收）

ANT1-5G-DIV分级接收天线（接收）

ANT2-5G-MIMO1天线（接收）

ANT3-5G-MIMO2 天线（发送，接收）



海思芯片方案5G模块，型号：SLK-A730-5G-B(CN) 适应中国大陆

5G芯片

海思

5G协议版本

3GPP Release 16

频段支持

5G/4G/3G

5G

Sub-6G

N1/N3/N5/N8/N28/N41/N78/N79

4G

LTE-FDD

B1/3/5/8

4G

LTE-TDD

B34/38/39/40/41

3G

WCDMA

B1/8

MIMO

NR DL 4*4MIMO: N1/N3/N41/N78/N79

UL:2x2 MIMO：N41/N78/N79

LTE DL/UL:CAT18

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• 5G: Max. 4Gbps DL / Max. 1.5Gbps UL

• LTE+: Max. 900bps DL / Max. 200Mbps UL

•  WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23.5dBm±1.5dB)for WCDMA bands

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands

5G模块数量

内置5G模块数量 1个

GNSS

展锐 5G 模块不支持 GPS/GLONASS/Galileo/BeiDou/QZSS

天线接口定义

ANT0-5G-MAIN主天线（发送，接收）

ANT1-5G-DIV分级接收天线（接收）

ANT2-5G-MIMO1天线（接收）

ANT3-5G-MIMO2 天线（发送，接收）







物理性能

工作温度

储存温度: (-40°C to 95°C)

工作温度:  (-20°C to 70°C)

相对湿度

95%

尺寸

L*S*H:180*116*44MM,不包含安装耳朵

安装

挂壁耳朵安装

重量

净重:830g

包装重量:1.5KG

证书

CCC,CE,FCC,RHOS



其他信息

保修

2年

订购信息

产品型号


SLK-A730-5G-A(CN)

展锐芯片5G模块，频率适应中国大陆

标配4个5G FAKRA胶棒天线+1个FAKRA WI-FI天线

RJ45网线1.5米长 1条

24V/2.5A电源适配器 1个
SLK-A730-5G-B(CN)

海思芯片5G模块，频率适应中国大陆

标配4个5G FAKRA胶棒天线+1个FAKRA WI-FI天线

RJ45网线1.5米长 1条

24V/2.5A电源适配器 1个
SLK-A730-5G-(AE)

高通芯片5G模块，频率适应亚欧澳等地区

标配4个5G FAKRA胶棒天线+1个FAKRA WI-FI天线

RJ45网线1.5米长 1条

24V/2.5A电源适配器 1个
SLK-A730-5G-(NA)

高通芯片5G模块，频率适应北美地区

标配4个5G FAKRA胶棒天线+1个FAKRA WI-FI天线

RJ45网线1.5米长 1条



24V/2.5A电源适配器 1个
SLK-A730-5G-(GL)

高通芯片5G模块，频率适应全球国家和地区

标配4个5G FAKRA胶棒天线+1个FAKRA WI-FI天线

RJ45网线1.5米长 1条



24V/2.5A电源适配器 1个
