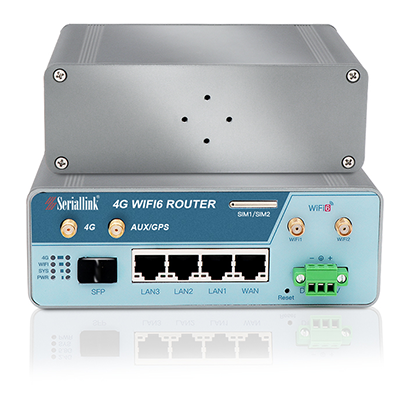

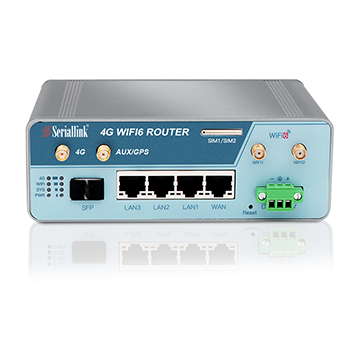

SLK-R680-4G是一款高性能，高可靠性，功能强大，体积小等于一体的4G CPE。将高速4G蜂窝网络LTE-FDD/LTE-TDD/HSPA+转成4路1000M以太网口以及最新WiFi6，为用户提供高速无线网络。本产品采用工业级专用通信处理器，Qualcomm四核心1.2GHZ CPU、1路工业级4G无线模块,LINUX嵌入式实时操作系统,支持2路NANO SIM卡接口,4路100/1000M 以太网接口，1路SFP光口，2路双频WiFi SMA天线接口，支持各种工业环境，尤其适合低温，高温，震动等恶劣环境。已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公安、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。商用乘用车后装，工程车，客车后装等领域。
产品特点
●高通四核高性能CPU，主频高达1.2GHZ
●工业级DDR3内存8Gb
●大容量存储空间达4GB
●大功率WiFi6，2*2MIMO 2.4G&5.8G总速率高达1800M/bps
●4路10/100/1000M以太网，每个口都可以设置成WAN口
●1路SFP 光纤接口，可插支持单纤或者双纤光模块
●国内4G全网通，也可选国外不同4G频段版本
●全铝机身，优良的导热设计，满足7*24小时工作
●防护等级IP30
技术参数
|
硬件架构 |
|
|
CPU |
Qualcomm 四核1.2GHZ，更高频率CPU需定制 |
|
Each core has NEON SIMD DSP |
|
|
Dynamic frequency scaling 动态频率调整 |
|
|
Secure boot安全启动 |
|
| RAM |
DDR3 8Gb |
| eMMC |
4GB |
| 操作系统 |
LINUX内核4.4版本 |
|
可选不同频率4G模块： |
||
|
频段支持 |
不同地区频段不同，可选不同版本 |
|
|
国内全网通版本 SLK-R680-4G |
4G/3G/2G |
•LTE-TDD B38/B39/B40/B41 •LTE-FDD B1/B3/B8 •TD-SCDMA B34/B39 •UMTS/HSDPA/HSPA+ B1/B8 •CDMA 1X/EVDO BC0 •GSM/GPRS/EDGE 900/1800 MHz |
|
SLK-R680-4G(EU) |
4G/3G/2G |
•LTE-TDD B38/B40/B41 •LTE-FDD B1/B3/B5/B7/B8/B20 •UMTS/HSPA+ B1/B5/B8 •GSM/GPRS/EDGE B3/B8 |
|
澳大利亚/新西兰/南美 SLK-R680-4G(AU) |
•LTE-TDD B40 •LTE-FDD B1/B2/B3/B4/B5/B7/B8/B28 •UMTS/HSPA+ B1/B2/B5/B8 •GSM/GPRS/EDGE 850/900/1800/1900MHz |
|
|
北美版本 SLK-R680-4G（AF） |
4G/3G |
•LTE Bands: B2/B4/B5/B12/B13/B14/B66/B71 •WCDMA Bands: B2/ B4/ B5 |
|
理论带宽 |
- Uplink up to 50Mbps- Downlink up to 150Mbps •HSPA+- Uplink up to 5.76 Mbps - Downlink up to 42 Mbps •UMTS- Uplink/Downlink up to 384Kbps •EDGE- Uplink/Downlink up to 236.8Kbps •GPRS- Uplink/Downlink up to 85.6Kbps 上述数值为理论值，实际速度受制于当地网络环境以及运营商 |
|
|
4G模块数量 |
内置4G模块数量 1个，2个外置NANO SIM 卡槽，可动态切换，可选ESIM卡 |
|
|
WIFI性能 |
|
|
执行标准 |
支持IEEE802.11ac/ax(WIFI6) |
|
天线支持 |
5 GHz: 2x2/80 MHz 2.4 GHz: 2x2/40 MHz |
|
输出功率 |
大功率WiFi输出性能 2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 |
|
接收增益 |
@802.11AX条件下， 2.4G接收增益14DB @802.11AX条件下， 5.8G接收增益13DB |
|
频段 |
2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频 |
|
WIFI速率 |
2x2 MU-MIMO板载WiFi 2.4GHz最高可达 574Mbps，TCP数据最高可达400Mbps |
|
2x2 MU-MIMO板载WiFi 5GHz最高可达 1201Mbps，TCP数据最高可达800Mbps |
|
|
调制技术 |
802.11b: DSSS (DBPSK / DQPSK / CCK) 802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM) 802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM |
|
WiFi软件功能 |
修改SSID,信道切换 支持AP模式 客户端模式（桥接模式） MESH 组网（开发中） |
|
路由性能 |
|
|
路由默认IP |
192.168.2.1 |
| 防火墙功能 |
开启或者关闭防火墙 端口转发 DMZ主机 黑白名单 |
| VPN功能 |
L2TP 客户端 OPENVPN客户端 IPSEC 客户端 SERIALLINK VPN |
| 网络备份 |
4G蜂窝网络，WAN口，WiFi桥接等可设置互为备份 双SIM卡切换 |
| 设备管理 |
支持标准TR069 CPE客户端管理工具 |
| DDNS支持 |
支持DDNS域名服务客户端 |
|
接口 |
|
|
LAN/WAN口 |
4路10/100/1000M RJ45网口，每个网口可以配置成WAN口，可用于多WAN口场景，默认为4个LAN，可选支持标准48V POE输出版本，可直接接48V POE摄像头，整机供电52V/1.5A |
| SFP光纤接口 |
1路1.25G SFP光口，支持100M/1000M单纤或者双纤光模块，传输距离时视光模块版本而定，默认工作在LAN口模式 |
| WiFi天线 |

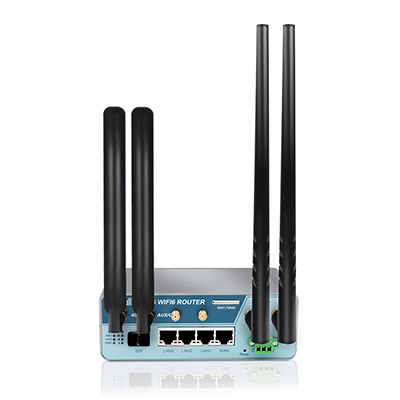

2路SMA母头， 双频WiFi天线接口 默认出货标准：2.4G&5.8G双频全向胶棒天线 可选双频WiFi吸盘天线，馈线长度3米 可选特殊场景定制的大功率定向天线 |
| 4G/GPS天线 |
1个4G吸盘天线，GPS天线可选 根据安装环境可选：蘑菇天线，胶棒天线等 |
| SIM卡槽 |
第一路为标准NANO SIM抽屉式卡槽 第二路为内部eSIM卡与外置NANO SIM抽屉式卡槽共用 默认第二路为外置NANO SIM 卡槽，eSIM卡为选配，供特殊场景应用 |
| RESET按钮 |
1个RESET按钮，在SYS灯常亮情况下，顶住此按钮10秒可恢复出厂设置 |
| LED指示灯 |
PW 电源指示灯，常亮代表设备通电正常，否则供电异常 |
|
PW 电源指示灯，常亮代表设备通电正常，否则供电异常 |
|
|
SYS 系统状态指示灯，系统启动中闪烁，系统启动完成常亮， SYS常亮代表CPE系统正常 |
|
|
4G网络指示灯，当4G模块工作在4G网络模式下，此灯闪烁，代表入网正常 |
|
|
WiFi网络指示灯，当WiFi启动成功此灯常亮，否则不亮 |
|
|
蜂窝网络信号强度指示灯：4G网络情况下，信号强度显示 |
|
|
电源接口 |
|
|
路由默认IP |
12~55VDC宽电压输入，3PIN端子型接口 |
| 防火墙功能 |
默认不带POE输出，功率24W最大，提供24V/1.5A或者24V/2A电源适配器 当用12V供电时，电流建议在12V/3A左右 带POE输出版本，提供52V/1.5A 78W电源适配器 |
|
物理性能 |
|
|
工作温度 |
存储温度: (-40°C to 95°C) |
|
工作温度: (-40°C to 75°C) |
|
| 相对湿度 |
95% |
| 尺寸 |
L*S*H: 144mmX94mmX50mm |
| 安装 |

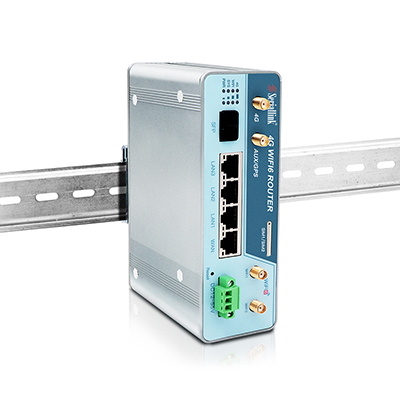

支持DIN35MM标准工业导轨安装 |
| 重量 |
净重:541g |
|
包装重量:932g |
|
| 证书 |
CCC,CE,FCC,RHOS |
|
其他信息 |
|
|
保修 |
2年 |
| 包装包含 |
4G CPE路由器、电源适配器，DM35MM导轨安装件，WiFi |
订购信息
|
产品型号 |
|
|
SLK-R680-4G |
国内4G全网通标配 可选POE供电 包装包含：1个4G胶棒天线，2个双频WiFi天线，1条网线，24V/2A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书 |
| SLK-R680-4G（EU） |
国外版本（欧洲，中东，非洲，韩国，泰国，东南亚，香港，澳门） 可选POE供电 包装包含：1个4G胶棒天线，2个双频WiFi天线，1条网线，24V/2A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书 |
| SLK-R680-4G（AU） |
国外版本(澳大利亚/新西兰/南美) 可选POE供电 包装包含：1个4G胶棒天线，2个双频WiFi天线，1条网线，24V/2A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书 |
| SLK-R680-4G（AF） |
国外版本（北美版本） 可选POE供电 包装包含：1个4G胶棒天线，2个双频WiFi天线，1条网线，24V/2A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书 |
| 其他天线以及光模块 |
其他天线以及光模块需单独购买 |
|
型号说明： POE代表内置POE 48V输出供电模块，并配置52V/1.5A电源适配器。另4GB存储空间，CPE本身会占用一些空间，用到会比实际4GB小。 |
|
