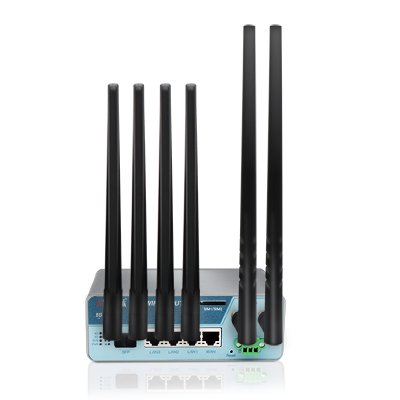

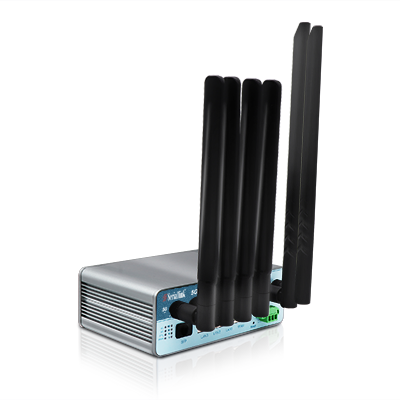

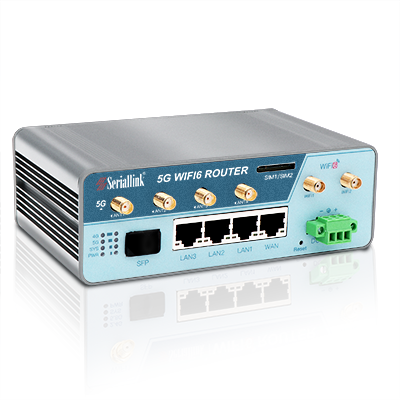

SLK-R680-5G工业级CPE

硬件架构

CPU

Qualcomm 四核1.2GHZ，可选四核1.8G CPU

Each core has NEON SIMD DSP

Dynamic frequency scaling 动态频率调整

Secure boot安全启动

RAM

DDR3 8Gb

eMMC

4GB

操作系统

LINUX内核4.4版本

高通方案5G模块，型号：SLK-R680 V1.1

5G芯片

高通SDX62

5G协议版本

3GPP Release 16

频段支持

5G/4G/3G

5G

Sub-6G

N1/28/41/78/79

4G

LTE-FDD

B1/3/5/8

4G

LTE-TDD

B34/38/39/40/41

3G

WCDMA

B1/8

MIMO

NR DL 4*4MIMO: n1/41/78/79

LTE DL 4*4MIMO: B1/41

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL

• NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL

• LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL

•  WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23.5dBm±1.5dB)for WCDMA bands

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands

5G模块数量

内置5G模块数量 1个，1个二合一外置NANO SIM 卡槽，

（其中一个共用内部ESIM卡）

GNSS

GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线

天线接口定义

ANT1-5G-MAIN主天线（发送，接收）

ANT2-5G-DIV分级接收天线（接收）

ANT3-5G-MIMO1天线（接收）

ANT4-5G-MIMO2 天线（发送，接收）

展锐方案5G模块，型号：SLK-R680 V1.2

5G芯片

展锐UDX710

5G协议版本

3GPP Release 15

频段支持

5G/4G/3G

5G

Sub-6G

N1/28/41/78/79

4G

LTE-FDD

B1/2/3/5/7/8

4G

LTE-TDD

B34/38/39/40/41

3G

WCDMA

B1/2/5/8

MIMO

NR DL 4*4MIMO: N1/41/78/79，UL 2*2 MIMO: N41/78/79

LTE DL 2*2 MIMO: B1/2/3/5/7/8/34/38/39/40/41，UL 1*1 MIMO

5G组网模式

同时支持SA独立组网，NSA非独立组网模式

理论带宽

• NR SA独立组网: Max. 1.92Gbps DL / Max. 750Mbps UL

• NR NSA非独立组网：Max. 2Gbps DL / Max. 340Mbps UL

• LTE+: Max. 500Mbps DL / Max.150 Mbps UL

•  WCDMA: 42Mbps(DL) / 11Mbps(UL)

上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐

功率等级

Class 3(23.5dBm±1.5dB)for WCDMA bands

Class 3(23dBm±1.5dB)for LTE bands

Class 3(23dBm±1.5dB)for NR Sub6 bands

Class 2(26dBm±1.5.dB)for B41/n41/78/79 bands

5G模块数量

内置5G模块数量 1个，1个二合一外置NANO SIM 卡槽，

（其中一个共用内部ESIM卡）

GNSS

不支持

天线接口定义

ANT1-5G-MAIN主天线（发送，接收）

ANT2-5G-DIV分级接收天线（接收）

ANT3-5G-MIMO1天线（接收）

ANT4-5G-MIMO2 天线（发送，接收）

WIFI性能

执行标准

支持IEEE802.11ac/ax(WIFI6)

天线支持

5 GHz: 2x2/80 MHz

2.4 GHz: 2x2/40 MHz

输出功率

大功率WiFi输出性能

2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下

2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下

接收增益

@802.11AX条件下， 2.4G接收增益14DB

@802.11AX条件下， 5.8G接收增益13DB

频段

2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频

WIFI速率

2x2 MU-MIMO板载WiFi 2.4GHz最高可达

574Mbps，TCP数据最高可达400Mbps

2x2 MU-MIMO板载WiFi 5GHz最高可达

1201Mbps，TCP数据最高可达800Mbps

调制技术

802.11b: DSSS (DBPSK / DQPSK / CCK)

802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM)

802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM

WiFi软件功能

修改SSID,信道切换

支持AP模式

客户端模式（桥接模式）

MESH 组网（开发中）

路由性能

路由默认IP

192.168.2.1

防火墙功能

开启或者关闭防火墙

端口转发

DMZ主机

黑白名单

VPN功能

L2TP 客户端

OPENVPN客户端

IPSEC 客户端

SERIALLINK VPN

网络备份

5G蜂窝网络，WAN口，WiFi桥接等可设置互为备份

设备管理

支持标准TR069客户端

支持标准SNMP V1，V2，V3客户端

DDNS支持

支持DDNS域名服务客户端

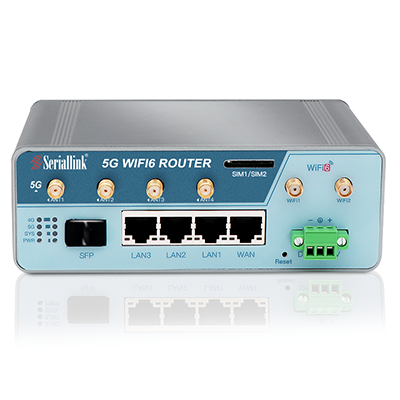

接口

LAN/WAN口

4路10/100/1000M RJ45网口，每个网口可以配置成WAN口，可用于多WAN口场景。

默认为3个LAN，1个WAN口（可选标准POE口输入）

可选支持标准48V POE输出版本，可直接接48V POE摄像头，整机供电52V/3A电源适配器

网口保护

浪涌：差模2KV/50A，共模4KV/100A

静电：接触放电±4KV，空气放电±8KV

SFP光纤接口

1路1.25G SFP光口，支持100M/1000M单纤或者双纤光模块，传输距离时视光模块版本而定，默认工作在LAN口模式

WiFi天线

2路SMA母头， 双频WiFi天线接口

默认出货标准：2.4G&5.8G双频全向胶棒天线

可选双频WiFi吸盘天线，馈线长度3米

可选特殊场景定制的大功率定向天线

5G/GPS天线

4路SMA母头 5G天线接口，频率范围650MHZ-60000MHZ

默人出货标准：4根5G胶棒天线

根据安装环境可选：1. 4根馈线长度为3米的5G吸盘天线

                  2.四合一5G蘑菇头天线，馈线长度3米，天线防水等级IP65

                  3.四合一5G天线+二合一Wi-Fi天线，馈线长度2米，

车载5G智能天线

SIM卡槽

第一路为标准NANO SIM抽屉式卡槽

第二路为内部eSIM卡与外置NANO SIM抽屉式卡槽共用

默认第二路为外置NANO SIM 卡槽，eSIM卡为选配，供特殊场景应用

RESET按钮

1个RESET按钮，在SYS灯常亮情况下，顶住此按钮10秒可恢复出厂设置

LED指示灯

PW 电源指示灯，外接电源上电即亮

SYS 系统状态指示灯，系统启动中闪烁，系统启动完成常亮，

SYS常亮代表CPE系统启动正常

4G网络指示灯，当5G模块工作在4G网络模式下，此灯常亮，否则不亮

5G网络指示灯，当5G模块工作在5G网络模式下，此灯常亮，否则不亮

蜂窝网络信号强度指示灯：包括工作在5G,4G模式下

电源接口

输入电压

12~55VDC宽电压输入，3PIN端子型接口，左边为电源负极，右边为电源正极

中间为接大地接口

电源保护

浪涌：共模 4KV/100A，支持防反接保护

功率

默认不带POE输出，功率24W最大，提供12V/2A或者24V/1A电源适配器

当用12V供电时，电流建议在12V/2A左右

带标准POE48V输出版本，提供52V/3A 156W电源适配器

4网口支持802.3AF/AT,每个口支持最大30W功率输出

物理性能

工作温度

储存温度: (-40°C to 95°C)

工作温度:  (-45°C to 75°C)

相对湿度

95%

尺寸

L*S*H: 144mmX94mmX50mm

安装

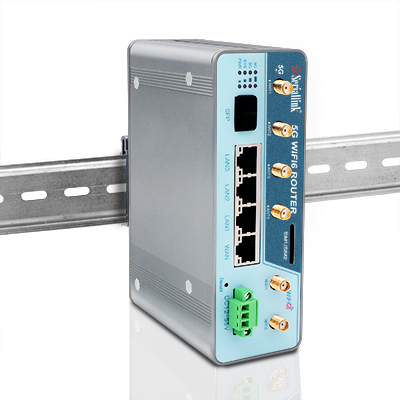

支持DIN35MM标准导轨安装

重量

净重:556g

包装重量:987g

证书

CCC,CE,FCC,RHOS

其他信息

保修

2年

包装包含

5G CPE路由器、电源适配器，DIN35MM导轨安装件，WiFi
天线、5G天线，网线，合格证，使用说明书(PDF版本可选)

产品型号

SLK-R680-V1.1

高通方案5G模块，不带光模块，不带POE输出

国内标配

包装包含：4个5G胶棒天线，2个双频WiF胶棒天线，1条网线，12V/2A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书

SLK-R680-V1.2

展锐方案5G模块，不带光模块，不带POE输出

国内标配

包装包含：4个5G胶棒天线，2个双频WiF胶棒天线，1条网线，12V/2A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书

SLK-R680-V1.1-POE

高通方案5G模块，不带光模块，带标准POE48V输出

国内标配

包装包含：4个5G胶棒天线，2个双频WiF胶棒天线，1条网线，52V/3A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书

SLK-R680-V1.2-POE

展锐方案5G模块，不带光模块，带标准POE48V输出

国内标配

包装包含：4个5G胶棒天线，2个双频WiF胶棒天线，1条网线，52V/3A电源适配器，SIM卡安装顶针，导轨安装件，合格证，简易说明书

选配

WAN口作为标准POE输入可选（可接POE交换机）

5G吸盘天线可选

5G蘑菇头天线可选

5G智能组合天线可选

型号说明：通过硬件版本号来区分内置高通或者国产展锐方案的5G模块，POE代表内置POE 48V输出供电模块，并配置高功率电源适配器。
