SLK-R660全网通5G路由器
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载
产品介绍：

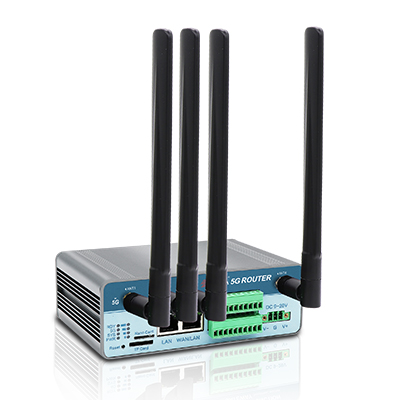

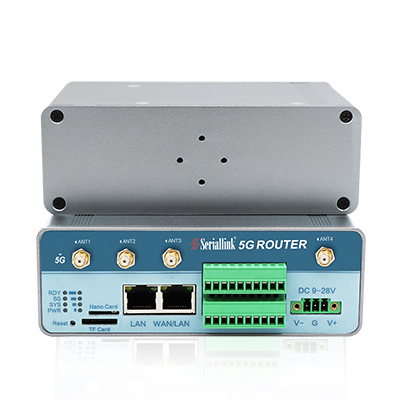

SLK-R660是一款基于高性能双核CPU通信处理器，并集成5G NR/LTE-FDD/LTE-TDD/HSPA+蜂窝调制解调器的高速5G终端，支持NA/SA组网方式，为各种终端提供高速的5G连接。丰富的物理接口：2路10/100/1000M以太网口，2路RS232/485串口，4路数字输入DI口，2路数字输出DO口，1个自弹式NANO SIM卡插槽和1个TF卡插槽，宽电压输入支持9-28V。小尺寸的设计，以及采用铝制外壳，使其拥有很好的散热。
已广泛应用于工业物联网产业链M2M的行业,如自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、环保、气象、数字医疗、遥测、农业、林业、水、煤炭、石化等领域。
特点:
●高性能双核通信专用处理器
● 路10/100/1000M以太网LAN/WAN接口
●支持5G NR/LTE-FDD/LTE-TDD/HSPA+网络
●支持NA/NSA组网方式，支持移动联通电信等5G网络
●1路NANO SIM卡插槽
●1路TF卡插槽，最大可支持128GB容量扩展
●2路RS232/485串口
●4路数字输入DI口，2路数字输出DO口
●支持 DC9-28V输入电压
●支持35MM标准DIN导轨安装
技术参数
产品参数：
硬件：
|
硬件 |
|
|
CPU |
高性能双核880MHZ CPU |
|
RAM |
2G bit RAM |
|
SPI FLASH |
16M(bytes)默认 |
|
Nand Flash |
128MB(Bytes)可选 |
|
TF卡扩展 |
最大可支持128GB(Bytes)容量扩展（可选） |
|
操作系统 |
LINUX 最新版本 |
网络接口：
|
5G网络支持 |
||
|
频段支持 |
5G/4G/3G版本 |
|
|
5G |
Sub-6G |
n1,n2,n3,n5,n7,n8,n12,n20,n25,n28,n40,n41,n66,n71,n77,n78,n79 |
|
4G |
LTE-FDD |
B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/ B20/B25/B26/B28/B29/B30/B32/B66/B71 |
|
4G |
LTE-TDD |
B34/B38/B39/B40/B41/B42/B48 |
|
3G |
WCDMA |
B1/B2/B3/B4/B5/B8 |
|
理论带宽 |
• Sub‐6G:上行最高达300Mbps,下行最高达4Gbps • LTE CAT20:上行最高达150Mbps,下行最高达2.4Gbps • HSPA+:上行最高达5.76Mbps,下行最高达42.0Mbps 以上数据仅为理论数值，实际网络速度受制于当地环境 |
|
|
运营商支持 |
支持中国移动，联通，电信3大运营商以及国外对应频率的运营商 |
|
|
路由功能: |
||
|
防火墙 |
网络地址转换(NAT) |
|
|
状态全包检查(SPI) |
||
|
媒体访问控制 |
CSMA/CA with ACK |
|
|
VPN协议 |
PPTP,L2TP ,OpenVPN Client |
|
|
DHCP |
Build-in DHCP (动态主机配置协议) |
|
|
其他协议 |
支持 PPP,PPOE，DDNS,ICMP,VRRP等 |
|
|
特色功能 |
FRP内网穿透，以及Modbus 协议等 |
|
|
串口： |
||
|
串口数量 |
2路 |
|
|
串口标准 |
每路支持RS232/485标准，接对应的物理接口 |
|
|
串口速率 |
波特率支持最高115200bps |
|
|
RS232引脚定义 |
第一路RS232串口：TXD1,RXD1,GND 三线制 第一路RS485串口：A1,B1 二线制 第二路RS232串口：TXD2,RXD2,GND 三线制 第二路RS485串口：A2,B2 二线制 注意每路串口都可以支持232/485，接对应的引脚即可，不可同时接
|
|
|
串口工作模式 |
TCP Server TCP Client UDP Modbus RTU 转Modbus TCP Server |
|
|
IO口 |
|
|
数字量输入 |
4路DI输入 |
|
DIN1,DIN2,DIN3,DIN4,DCOM为公共端 |
|
|
工作协议：MODBUS TCP SERVER，默认端口502 上位机通过MODBUS TCP CLIENT建立连接：SLK-R660 的默认IP+502端口 |
|
|
数字量输出 |
2路DO输出 |
|
DO1,COM1,DO2,COM2，其中COM为公共端 |
|
|
继电器输出 |
|
|
工作协议：MODBUS TCP SERVER，默认端口502 上位机通过MODBUS TCP CLIENT建立连接：SLK-R660 的默认IP+502端口 |
|
|
其他接口 |
|
|

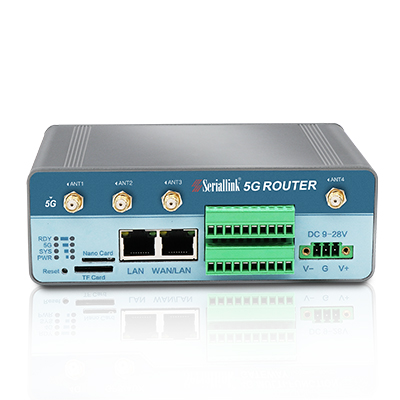

LAN/WAN口 |
1路10/100/1000M以太网LAN口 |
|
1路10/100/1000M以太网LAN/WAN口,默认为WAN口，从配置页面可改为LAN口 |
|
|
重置按钮 |
1个重置按钮，恢复出厂设置 |
|

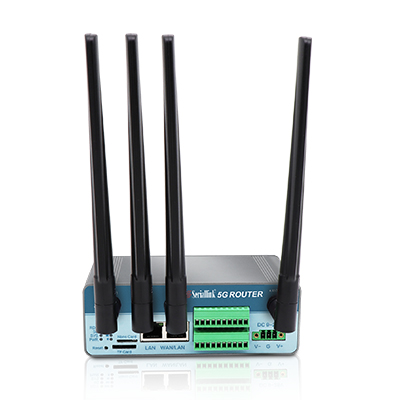

天线 |
4x 5G天线(50Ω SMA 接口) |
|
LED |
Power电源指示灯，通电常亮 SYS系统指示灯，系统启动中闪烁，启动完成常亮 5G 注册到5G网络后，此灯常亮 RDY 网络注册正常，可以联网后，此灯常亮 右侧4只LED灯为信号强度指示灯 |
|
SIM卡槽 |
1路自弹式NANO SIM卡插槽，支持1.8/3.3V SIM卡 |
|
TF卡扩展插槽 |
支持最大128G(Bytes)TF卡 |
电源 ：
|
电源 |
|
|
默认电源 |
DC 12V/1.5A 电源适配器(US,EU等标准可选) |
|
输入电压 |
9~28VDC |
|
功率 |
20W (Max) |
物理数据：
|
物理数据： |
|
|
操作温度 |
储存温度: (-40°C to 85°C) |
|
操作温度: (-40°C to 75°C) |
|
|
相对湿度 |
95% |
|
尺寸 |
L*S*H: 144mm x95mm x 50mm |
|

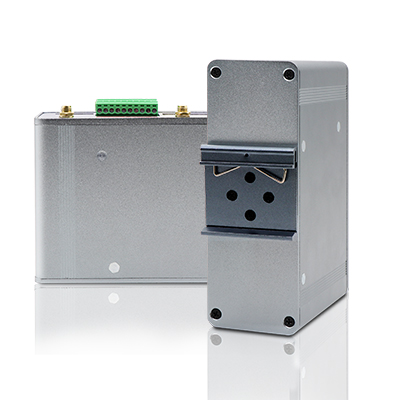

安装 |
支持35MM DIN导轨安装 |
|
重量 |
净重:505g |
|
带包装配件: 861kg |
|
|
相关证书 |
CCC,CE,FCC,RHOS |
订购信息
其他：
|
其他 |
|
|
保修 |
2年 |
|
包装内容 |
5G CPE终端 使用说明书(可选PDF版本) |
订购信息：
|
型号 |
LAN |
WAN |
SIM卡槽 |
5G天线 |
|
SLK-R660 |
1 |
1 |
1 |
4 |
